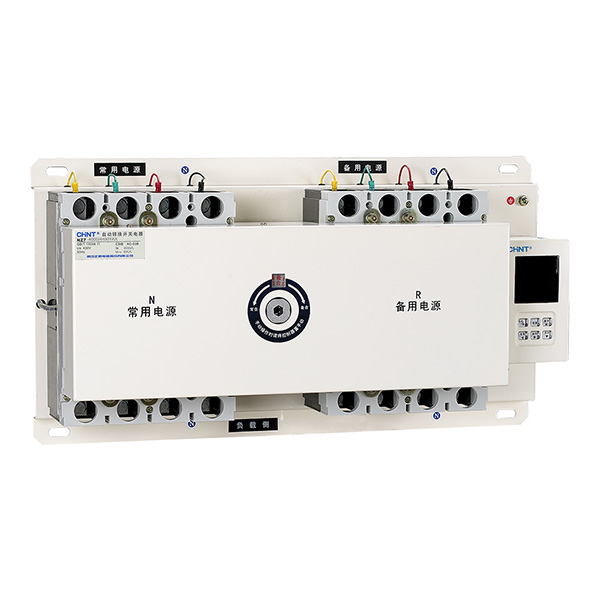

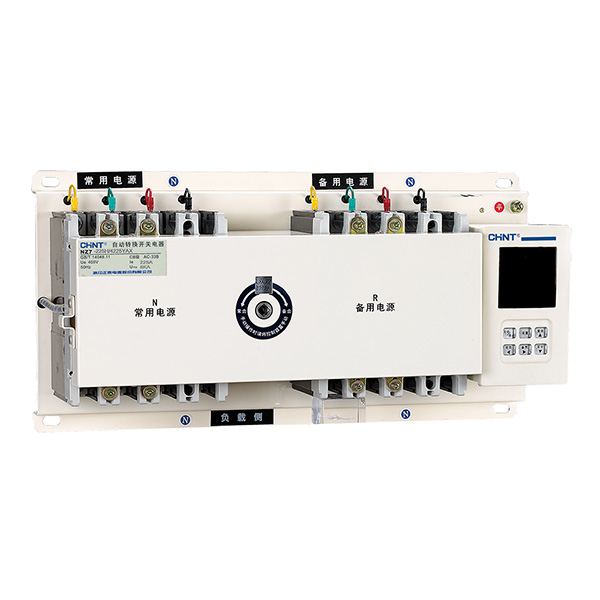

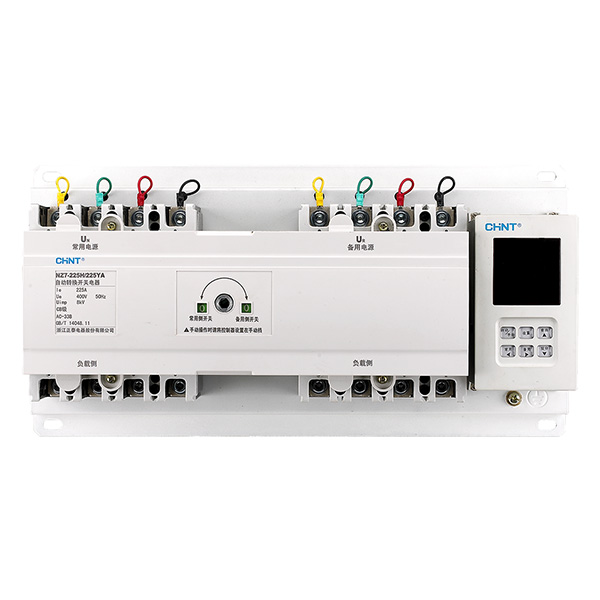

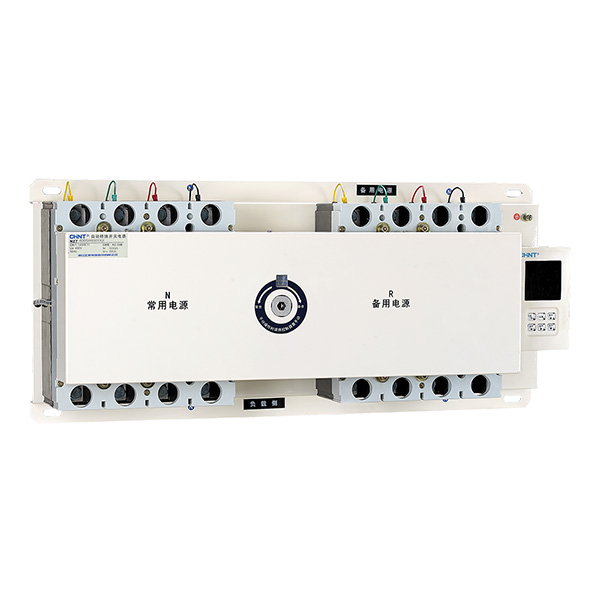

Устройство автоматического ввода резерва АВР CHINT Electric серии NZ7 служит для бесперебойной работы сети электроснабжения. При потере основного источника питания в результате аварии или каких-то других ситуаций блок автоматического ввода резерва автоматически подключает энергопотребителей к резервной линии питания. Обратное действие происходит автоматически при восстановлении подачи напряжения. Устройство автоматического ввода резерва АВР относится к классу СВ - продукции нового поколения. Автоматический ввод резерва NZ7 имеет пять типоразмеров, каждый из которых соответствует своему типу устанавливаемых выключателей NM1. Блок автоматического ввода резерва укомплектован контроллером типа А, который устанавливается встроенно или автономно. Электрическая и механическая блокировки, имеющиеся в устройстве автоматического ввода резерва NZ7, делают эксплуатацию объекта безопасной. Устройство автоматического ввода резерва АВР NZ7 имеет компактный размер и представлено в 3-х полюсном исполнении.
Основные технические характеристики устройства автоматического ввода резерва АВР CHINT Electric серии NZ7
Типоразмер 1 NZ7-63
|
Тип продукта |
NZ7-63 |
|
Тип устанавливаемых выключателей |
NM1-63 |
|
Номинальный ток теплового расцепителя In, A |
10, 16, 20, 25, 32, 40, 50, 63 |
|
Номинальное напряжение изоляции Ui, B |
500 |
|
Максимальное импульсное выдерживаемое напряжение Uimp, kB |
6 |
|
Номинальное рабочее напряжение Ue, B |
400, 50 Гц |
|
Класс отключающей способности |
S |
|
Число полюсов |
3 |
|
Номинальная включающая способность при коротком замыкании Icm, kA |
31.5 |
|
Номинальная отключающая способность при коротком замыкании Icn, kA |
15 |
|
Ресурс, циклов ВО |
6000 |
| Категория применения | АС-33В |
| Класс электрооборудования | СВ |
| Уровень защиты | IP30 (кроме главного терминала цепи) |
| Защита | Защита от перегрузки/короткого замыкания |
| Контроллер | Тип А (базовый тип) |
|
Номинальное напряжение питания цепей управления Us, B |
230 |
| Режим установки контроллера | Интегрированный/разделенный (указано на поверхности корпуса NZ7) |
| Рабочее время перехода (без временной задержки), с | ≤3.2 |
| Потребляемая мощность, Вт | ≤10 |
| Исполнение | Стационарное |
| Режим подсоединения | Подсоединение с передней стороны |
Типоразмер 2 NZ7-125
|
Тип продукта |
NZ7-125 |
|
Тип устанавливаемых выключателей |
NM1-125 |
|
Номинальный ток теплового расцепителя In, A |
25, 32, 40, 50, 63, 80, 100 |
|
Номинальное напряжение изоляции Ui, B |
800 |
|
Максимальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
|
Номинальное рабочее напряжение Ue, B |
400, 50 Гц |
|
Класс отключающей способности |
S |
|
Число полюсов |
3 |
|
Номинальная включающая способность при коротком замыкании Icm, kA |
52.5 |
|
Номинальная отключающая способность при коротком замыкании Icn, kA |
25 |
|
Ресурс, циклов ВО |
6000 |
| Категория применения | АС-33В |
| Класс электрооборудования | СВ |
| Уровень защиты | IP30 (кроме главного терминала цепи) |
| Защита | Защита от перегрузки/короткого замыкания |
| Контроллер | Тип А (базовый тип) |
|
Номинальное напряжение питания цепей управления Us, B |
230 |
| Режим установки контроллера | Интегрированный/разделенный (указано на поверхности корпуса NZ7) |
| Рабочее время перехода (без временной задержки), с | ≤3.5 |
| Потребляемая мощность, Вт | ≤10 |
| Исполнение | Стационарное |
| Режим подсоединения | Подсоединение с передней стороны |
Типоразмер 3 NZ7-250
|
Тип продукта |
NZ7-250 |
|
Тип устанавливаемых выключателей |
NM1-250 |
|
Номинальный ток теплового расцепителя In, A |
100, 125, 160, 200, 250 |
|
Номинальное напряжение изоляции Ui, B |
800 |
|
Максимальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
|
Номинальное рабочее напряжение Ue, B |
400, 50 Гц |
|
Класс отключающей способности |
S |
|
Число полюсов |
3 |
|
Номинальная включающая способность при коротком замыкании Icm, kA |
52.5 |
|
Номинальная отключающая способность при коротком замыкании Icn, kA |
25 |
|
Ресурс, циклов ВО |
6000 |
| Категория применения | АС-33В |
| Класс электрооборудования | СВ |
| Уровень защиты | IP30 (кроме главного терминала цепи) |
| Защита | Защита от перегрузки/короткого замыкания |
| Контроллер | Тип А (базовый тип) |
|
Номинальное напряжение питания цепей управления Us, B |
230 |
| Режим установки контроллера | Интегрированный/разделенный (указано на поверхности корпуса NZ7) |
| Рабочее время перехода (без временной задержки), с | ≤3.6 |
| Потребляемая мощность, Вт | ≤10 |
| Исполнение | Стационарное |
| Режим подсоединения | Подсоединение с передней стороны |
Типоразмер 4 NZ7-400
|
Тип продукта |
NZ7-400 |
|
Тип устанавливаемых выключателей |
NM1-400 |
|
Номинальный ток теплового расцепителя In, A |
250, 315, 400 |
|
Номинальное напряжение изоляции Ui, B |
800 |
|
Максимальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
|
Номинальное рабочее напряжение Ue, B |
400, 50 Гц |
|
Класс отключающей способности |
S |
|
Число полюсов |
3 |
|
Номинальная включающая способность при коротком замыкании Icm, kA |
73.5 |
|
Номинальная отключающая способность при коротком замыкании Icn, kA |
35 |
|
Ресурс, циклов ВО |
4000 |
| Категория применения | АС-33В |
| Класс электрооборудования | СВ |
| Уровень защиты | IP30 (кроме главного терминала цепи) |
| Защита | Защита от перегрузки/короткого замыкания |
| Контроллер | Тип А (базовый тип) |
|
Номинальное напряжение питания цепей управления Us, B |
230 |
| Режим установки контроллера | Интегрированный/разделенный (указано на поверхности корпуса NZ7) |
| Рабочее время перехода (без временной задержки), с | ≤4 |
| Потребляемая мощность, Вт | ≤10 |
| Исполнение | Стационарное |
| Режим подсоединения | Подсоединение с передней стороны |
Типоразмер 5 NZ7-630
|
Тип продукта |
NZ7-630 |
|
Тип устанавливаемых выключателей |
NM1-630 |
|
Номинальный ток теплового расцепителя In, A |
400, 500, 630 |
|
Номинальное напряжение изоляции Ui, B |
800 |
|
Максимальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
|
Номинальное рабочее напряжение Ue, B |
400, 50 Гц |
|
Класс отключающей способности |
S |
|
Число полюсов |
3 |
|
Номинальная включающая способность при коротком замыкании Icm, kA |
73.5 |
|
Номинальная отключающая способность при коротком замыкании Icn, kA |
35 |
|
Ресурс, циклов ВО |
3000 |
| Категория применения | АС-33В |
| Класс электрооборудования | СВ |
| Уровень защиты | IP30 (кроме главного терминала цепи) |
| Защита | Защита от перегрузки/короткого замыкания |
| Контроллер | Тип А (базовый тип) |
|
Номинальное напряжение питания цепей управления Us, B |
230 |
| Режим установки контроллера | Интегрированный/разделенный (указано на поверхности корпуса NZ7) |
| Рабочее время перехода (без временной задержки), с | ≤5 |
| Потребляемая мощность, Вт | ≤10 |
| Исполнение | Стационарное |
| Режим подсоединения | Подсоединение с передней стороны |
Таблица для выбора устройства автоматического ввода резерва АВР CHINT Electric серии NZ7-63
|
Номинальный ток In, A
|
S 3-полюсный |
|
|
Типовое обозначение |
Артикул |
|
| 10 |
NZ7-63S/3P 10А |
422110 |
|
16 |
NZ7-63S/3P 16А |
422111 |
| 20 |
NZ7-63S/3P 20А |
422112 |
| 25 |
NZ7-63S/3P 25А |
422113 |
| 32 |
NZ7-63S/3P 32А |
422114 |
| 40 |
NM1-63S/3P 40А |
422115 |
| 50 |
NZ7-63S/3P 50А |
422116 |
| 63 |
NZ7-63S/3P 63А |
422117 |
Таблица для выбора устройства автоматического ввода резерва АВР CHINT Electric серии NZ7-125
|
Номинальный ток In, A |
S 3-полюсный |
|
|
Типовое обозначение |
Артикул |
|
| 25 |
NZ7-125S/3P 25А |
422135 |
| 32 |
NZ7-125S/3P 32А |
422136 |
| 40 |
NZ7-125S/3P 40А |
422137 |
| 50 |
NZ7-125S/3P 50А |
422138 |
| 63 |
NZ7-125S/3P 63А |
422139 |
| 80 |
NZ7-125S/3P 80А |
422140 |
| 100 |
NZ7-125S/3P 100А |
422134 |
Таблица для выбора устройства автоматического ввода резерва АВР CHINT Electric серии NZ7-250
|
Номинальный ток In, A
|
S 3-полюсный |
|
|
Типовое обозначение |
Артикул |
|
|
|
||
|
100 |
NZ7-250S/3P 100А |
422155 |
|
125 |
NZ7-250S/3P 125А |
422156 |
| 160 |
NZ7-250S/3P 160А |
422157 |
| 200 |
NZ7-250S/3P 200А |
422159 |
| 250 |
NZ7-250S/3P 250А |
422481 |
Таблица для выбора устройства автоматического ввода резерва АВР CHINT Electric серии NZ7-400
|
Номинальный ток In, A |
S 3-полюсный |
|
|
Типовое обозначение |
Артикул |
|
|
250 |
NZ7-400S/3P 250А |
422174 |
|
315 |
NZ7-400S/3P 315А |
422175 |
| 400 |
NZ7-400S/3P 400А |
422177 |
Таблица для выбора устройства автоматического ввода резерва АВР CHINT Electric серии NZ7-630
|
Номинальный ток In, A |
S 3-полюсный |
|
|
Типовое обозначение |
Артикул |
|
|
400 |
NZ7-630S/3P 400А |
422188 |
|
500 |
NZ7-630S/3P 500А |
422189 |
| 630 |
NZ7-630S/3P 630А |
422190 |
