Кнопки управления и переключатели CHINT Electric серии NP8 предназначены для оперативного управления технологическим оборудованием, магнитными пускателями, контакторами и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 416 В или постоянного тока напряжением до 250 В. Кнопки управления и переключатели CHINT представлены в широкой цветовой гамме. Большой ассортимент кнопок управления и переключателей CHINT Electric серии NP8 дает возможность выбора различных исполнений кнопок и переключателей. Кнопки управления CHINT Electric серии NP8 представлены плоскими кнопками, выступающими кнопками, кнопками "грибок", сдвоенными кнопками, с подсветкой и без. Переключатели CHINT Electric серии NP8 выполнены с ключом и без, с подсветкой и без. Варианты исполнения кнопок управления CHINT Electric серии NP8: с фиксацией, без фиксации, с самовозвратом, с пружинным возвратом. Варианты исполнения переключателей CHINT Electric серии NP8: с фиксацией, с возвратом, с ключом.
Технические характеристики кнопок управления CHINT Electric серии NР8
| Общие характеристики | ||||
|
Электрические параметры |
Переменный ток 50/60 Гц, 415 В; постоянный ток 250 В |
|||
|
Степень защиты |
IP65 | |||
| Соответствие | ГОСТ Р 50030.5.1 | |||
|
Номинальные параметры по категориям применения |
||||
| АС-15 | Номинальное рабочее напряжение, В |
415 |
240 |
120 |
| Номинальный рабочий ток, А | 1.9 | 3 | 6 | |
|
DC-13 |
Номинальное рабочее напряжение, В |
250 |
125 | - |
| Номинальный рабочий ток, А | 0.27 | 0.55 | - | |
| Основные параметры кнопок с подсветкой | ||||
| Номинальный рабочий ток |
≤20мА |
|||
| Номинальное рабочее напряжение, В | AC/DC 6, 12, 24, 36, АС110-230 | |||
| Износостойкость | ||||
| Механическая износостойкость, циклов оперирования | 3000х10³ утапливаемые, грибовидные кнопки и варианты с подсветкой | |||
| 100х10³ кнопки поворотные, сдвоенные, с возвратом и варианты с ключом | ||||
| Электрическая износостойкость, циклов оперирования | АС 1000х10³/DC 250х10³ утапливаемые, грибовидные кнопки и варианты с подсветкой | |||
| 100х10³ кнопки поворотные, сдвоенные, с возвратом и варианты с ключом | ||||
| Цвета исполнения | 1-белая, 2-черная, 3-зеленая, 4-красная, 5-желтая, 6-синяя | |||
Таблица для выбора кнопок управления CHINT Electric серии NР8 по артикулу
Плоские кнопки с самовозвратом (BN)
|
Типовое обозначение |
Артикул |
|
NP8-10BN/1 1НО |
578079 |
|
NP8-10BN/2 1НО |
578080 |
| NP8-10BN/3 1НО | 577901 |
| NP8-01BN/4 1НЗ | 577900 |
| NP8-10BN/5 1НО | 577996 |
| NP8-10BN/6 1НО | 578078 |
| NP8-11BN/2 1НО+1НЗ | 577775 |
| NP8-11BN/3 1НО+1НЗ | 577776 |
| NP8-11BN/4 1НО+1НЗ | 577777 |
Плоские кнопки с подсветкой (BND) пружинный возврат
|
Типовое обозначение |
Артикул |
|
NP8-10BND/1 1НО АС110-220В (LED) |
578126 |
|
NP8-10BND/3 1НО АС110-220В (LED) |
577917 |
| NP8-01BND/4 1НЗ АС110-220В (LED) | 577916 |
| NP8-10BND/5 1НО АС110-220В (LED) | 577984 |
| NP8-10BND/6 1НО АС110-220В (LED) | 578127 |
| NP8-11BND/1 1НО+1НЗ АС110-220В (LED) | 577786 |
| NP8-11BND/3 1НО+1НЗ АС110-220В (LED) | 577787 |
| NP8-11BND/4 1НО+1НЗ АС110-220В (LED) | 577788 |
| NP8-11BND/5 1НО+1НЗ АС110-220В (LED) | 577789 |
| NP8-11BND/6 1НО+1НЗ АС110-220В (LED) | 577790 |
Выступающие кнопки с самовозвратом (GN)
|
Типовое обозначение |
Артикул |
| NP8-10GN/3 1НО | 577901 |
| NP8-01GN/4 1НЗ | 577900 |
| NP8-11GN/3 1НО+1НЗ | 577776 |
| NP8-11GN/4 1НО+1НЗ | 577777 |

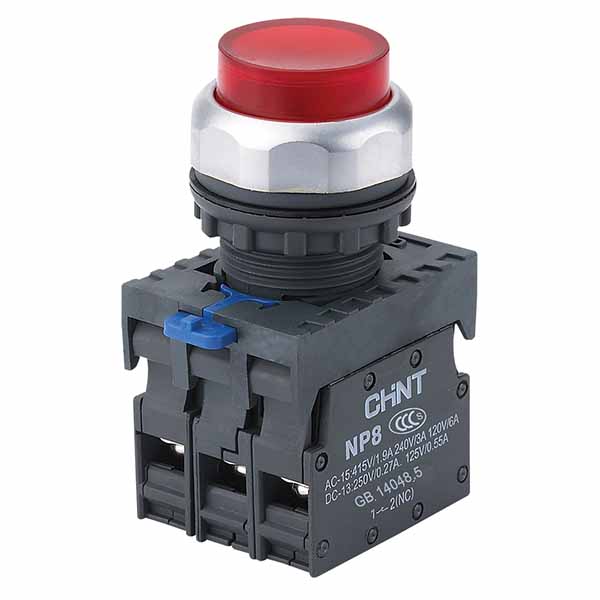

Выступающие кнопки с подсветкой (GND) пружинный возврат
|
Типовое обозначение |
Артикул |
|
NP8-10GND/3 1НО АС110-220В (LED) |
577917 |
| NP8-01GND/4 1НЗ АС110-220В (LED) | 577916 |
| NP8-10GND/5 1НО АС110-220В (LED) | 577984 |
| NP8-11GND/1 1НО+1НЗ АС110-220В (LED) | 577786 |
| NP8-11GND/3 1НО+1НЗ АС110-220В (LED) | 577787 |
| NP8-11GND/4 1НО+1НЗ АС110-220В (LED) | 577788 |

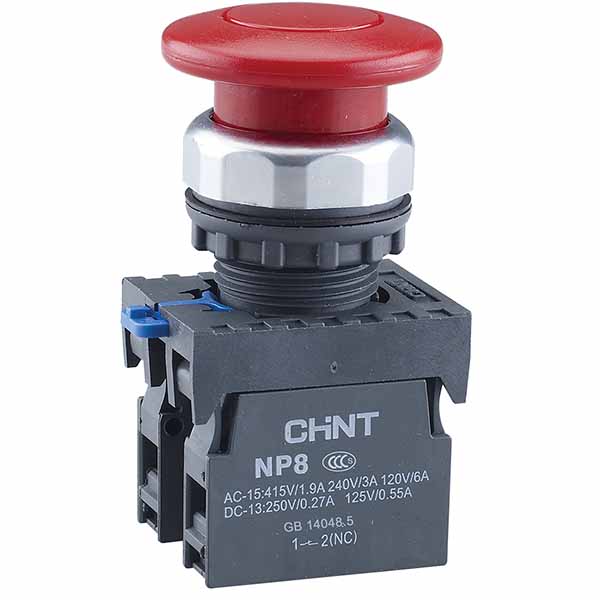

Кнопки "грибок" с самовозвратом (М)
|
Типовое обозначение |
Артикул |
| NP8-10М/12 1НО | 578505 |
| NP8-10М/13 1НО | 577925 |
| NP8-01М/14 1НЗ | 577924 |
| NP8-11М/13 1НО+1НЗ | 577927 |
| NP8-11М/14 1НО+1НЗ | 577928 |
Кнопки "грибок" с подсветкой (МD) пружинный возврат
|
Типовое обозначение |
Артикул |
|
NP8-11МD/1 1НО АС110-220В (LED) |
578128 |
|
NP8-10МD/3 1НО АС110-220В (LED) |
577945 |
| NP8-01МD/4 1НЗ АС110-220В (LED) | 577944 |
| NP8-11МD/13 1НО+1НЗ АС110-220В (LED) | 577947 |
| NP8-11МD/14 1НО+1НЗ АС110-220В (LED) | 577948 |
Кнопки "грибок" с фиксацией ( ZS)
|
Типовое обозначение |
Артикул |
| NP8-01ZS/14 1НЗ | 577879 |
| NP8-11ZS/14 1НО+1НЗ | 577793 |
Индикатор ( D)
|
Типовое обозначение |
Артикул |
|
NP8-D/1 АС110-220В (LED) |
578054 |
|
NP8-D/3 АС110-220В (LED) |
577770 |
| NP8-D/4 АС110-220В (LED) | 577771 |
| NP8-D/5 АС110-220В (LED) | 578074 |
| NP8-D/6 АС110-220В (LED) | 578075 |
Кнопки сдвоенные красно-зеленые (S)
|
Типовое обозначение |
Артикул |
| NP8-11S 1НО+1НЗ | 577846 |

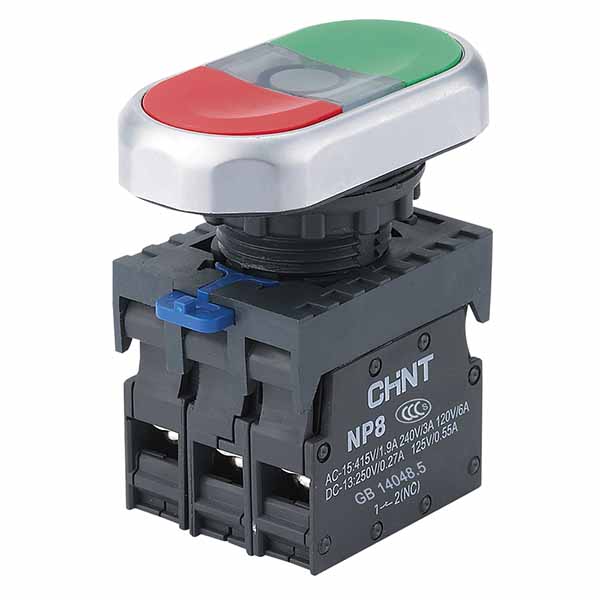

Кнопки сдвоенные красно-зеленые с подсветкой (маркировка SD)
|
Типовое обозначение |
Артикул |
|
NP8-11SD 1НО+1НЗ АС110-220В (LED) |
577843 |
|
NP8-11SD 1НО+1НЗ АС/DC24В (LED) |
577837 |
Переключатели (маркировка X) с фиксацией, с самовозвратом
|
Типовое обозначение |
Артикул |
|
NP8-10Х/212 1НО |
578125 |
|
NP8-11Х/212 1НО+1НЗ |
577799 |
| NP8-20Х/312 2НО | 578121 |
| NP8-10Х/222 1НО | 578305 |
| NP8-11Х/222 1НО+1НЗ | 578295 |
| NP8-20Х/332 2НО | 578296 |
| NP8-20Х/372 2НО | 578297 |
| NP8-20Х/382 2НО | 578298 |

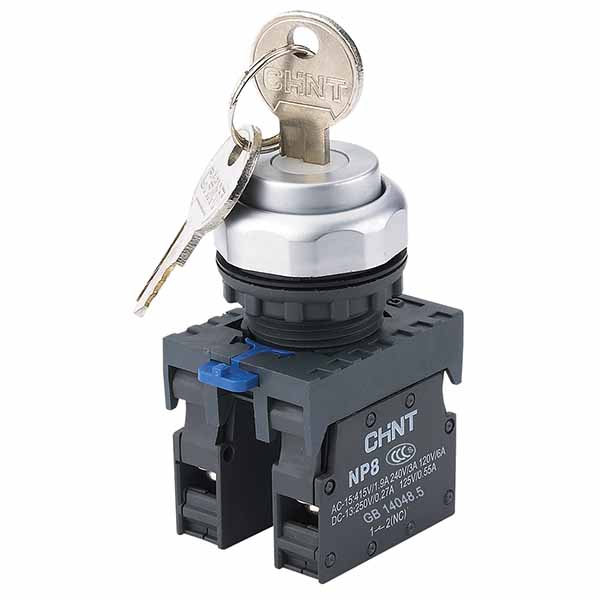

Переключатели с ключом (Y) с фиксацией, с самовозвратом
|
Типовое обозначение |
Артикул |
|
NP8-10Y/21 1НО |
577848 |
|
NP8-11Y/21 1НО+1НЗ |
577849 |
| NP8-20Y/31 2НО | 577854 |
| NP8-10Y/22 1НО | 578198 |
| NP8-11Y/22 1НО+1НЗ | 578199 |
| NP8-20Y/33 2НО | 578208 |
| NP8-20Y/37 2НО | 578209 |
| NP8-20Y/38 2НО | 578210 |

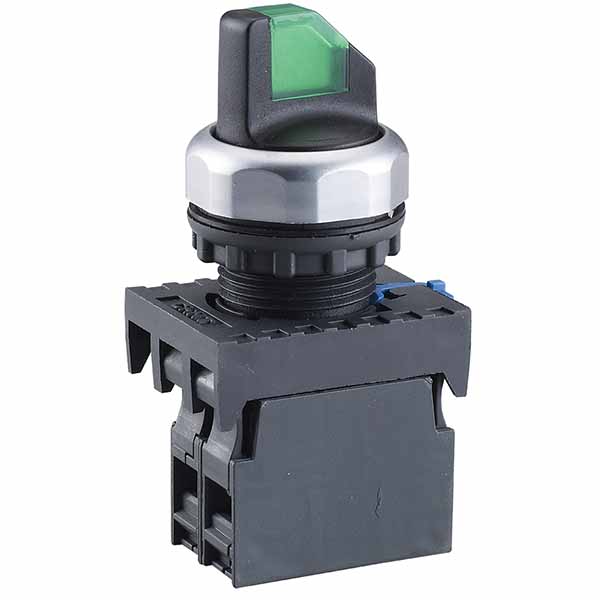

Переключатели с подсветкой (XD), с фиксацией, с самовозвратом
|
Типовое обозначение |
Артикул |
|
NP8-11ХD/211 1НО+1НЗ АС110-220В (LED) |
577816 |
|
NP8-11ХD/213 1НО+1НЗ АС110-220В (LED) |
577817 |
| NP8-11ХD/214 1НО+1НЗ АС110-220В (LED) | 577818 |
| NP8-11ХD/215 1НО+1НЗ АС110-220В (LED) | 577819 |
| NP8-11ХD/216 1НО+1НЗ АС110-220В (LED) | 577820 |
| NP8-11ХD/313 1НО+1НЗ АС110-220В (LED) | 577829 |
| NP8-11ХD/314 1НО+1НЗ АС110-220В (LED) | 577830 |
| NP8-11ХD/315 1НО+1НЗ АС110-220В (LED) | 577831 |
| NP8-11ХD/316 1НО+1НЗ АС110-220В (LED) | 577832 |
| NP8-11ХD/311 1НО+1НЗ АС110-220В (LED) | 577828 |
| NP8-11ХD/223 1НО+1НЗ АС110-220В (LED) | 578243 |
| NP8-11ХD/224 1НО+1НЗ АС110-220В (LED) | 578244 |
| NP8-11ХD/225 1НО+1НЗ АС110-220В (LED) | 578340 |
| NP8-11ХD/226 1НО+1НЗ АС110-220В (LED) | 578341 |
| NP8-11ХD/221 1НО+1НЗ АС110-220В (LED) | 578339 |
| NP8-11ХD/333 1НО+1НЗ АС110-220В (LED) | 578249 |
| NP8-11ХD/334 1НО+1НЗ АС110-220В (LED) | 578252 |
| NP8-11ХD/335 1НО+1НЗ АС110-220В (LED) | 578404 |
| NP8-11ХD/336 1НО+1НЗ АС110-220В (LED) | 578407 |
| NP8-11ХD/331 1НО+1НЗ АС110-220В (LED) | 578401 |
| NP8-11ХD/213 1НО+1НЗ АС/DC24В (LED) | 577811 |
| NP8-11ХD/314 1НО+1НЗ АС/DC24В (LED) | 577824 |
| NP8-20ХD/314 2НО АС/DC24В (LED) | 577866 |
| NP8-20ХD/314 2НО АС110-220В (LED) | 577878 |
Аксессуары для кнопок управления CHINT Electric серии NP8
|
Типовое обозначение |
Артикул |
|
Блок контактный 1НЗ для NP8 |
578998 |
|
Блок контактный 1НО для NP8 |
578999 |
|
Светодиодный элемент для NP8, АС 110-230В, зеленый |
578048 |
| Светодиодный элемент для NP8, АС 110-230В, красный | 578049 |
