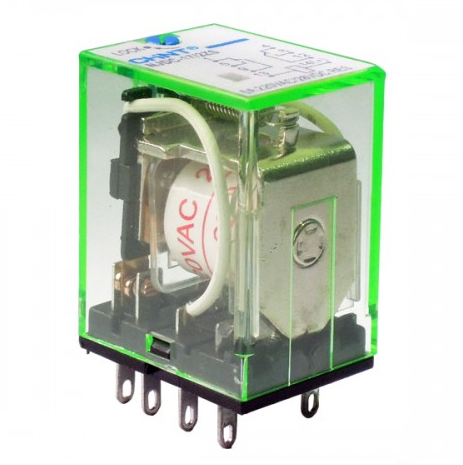

Промежуточное реле с кнопкой тестирования CHINT Electric серии NJDC-17 предназначено для управления нагрузками небольшой мощности, требующими большого количества коммутаций. Реле электромагнитное промежуточное служит для коммутации электрических цепей переменного и постоянного тока, применяется в автоматике различных систем: освещении, отоплении, вентиляции и т.д. Промежуточное реле CHINT Electric серии NJDC-17 оборудовано самоблокирующей кнопкой тестирования, имеет прозрачный пылезащитный кожух, есть опция с индикатором состояния. Промежуточное реле CHINT Electric серии NJDC-17 имеет два, три или четыре переключающих контактов и отличается номинальным током контактов: 10, 5 и 3 А.
Основные технические характеристики промежуточного реле CHINT Electric серии NJDC-17
|
Параметры контакта |
|
|
Форма контакта |
2Z(C), 3Z(C), $Z(C) |
|
Начальное сопротивление контактов, мОм |
100 |
|
Материал контактов |
Сплав серебра 2Z:10A; 2ZS, 3ZS: 5A; 4ZS: 3A |
|
Нагрузка на контакт (COSФ=1,0) |
220В переменного тока/28В постоянного тока |
|
Максимальное напряжение переключения, В |
250(АС), 125(DC) |
|
Максимальный ток переключения |
2Z:10A; 2ZS, 3ZS: 5A; 4ZS: 3A |
| Максимальная мощность переключения | 2Z: 2200 ВА/280 Вт |
| 2ZS, 3ZS: 1100 ВА/140 Вт | |
| 4ZS: 660 ВА/84 Вт | |
| Электрическая износостойкость, циклов В-О, не менее | 10⁵ |
| Механическая износостойкость, циклов В-О, не менее | 10⁷ |
| Сопротивление изоляции | 100 МОм (500 В пост. тока) |
| Диэлектрическая прочность | Контакт и катушка: 1500 В перем. тока |
| Между открытыми; 500 В перем. тока | |
| Время срабатывания, мс | ≤25 |
| Время размыкания, мс | ≤25 |
| Ударопрочность | Ускорение 100м/с2, длительность импульса 11мс |
|
Вибрация |
Двойная амплитуда 1мм (10-55) Гц |
|
Форма клемм |
Вставные, для печатных плат |
|
Наружные размеры, (ММ) |
27,5х21,5х35,5 |
|
Параметры катушки |
|
|
Номинальная потребляемая мощность |
0,9 Вт 1,2 ВА |
| Напряжение втягивания | Постоянное напряжение: 75% номинального значения; переменное напряжение: 80% номинального значения |
| Напряжение размыкания | Постоянное напряжение: 10% номинального значения; переменное напряжение: 20% номинального значения |
| Макс. напряжение | 110% номинального значения |

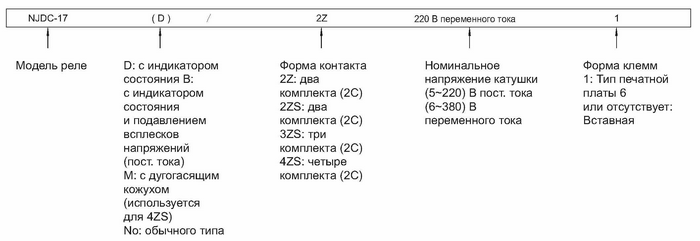

Таблица для выбора промежуточного реле CHINT Electric серии NJDC-17 по артикулу
|
Типовое обозначение |
Артикул |
|
NJDC-17/2Z PLU DC12V |
651036 |
| NJDC-17/2Z PLU DC24V | 651037 |
| NJDC-17(D)/2Z PLU DC12V | 651038 |
| NJDC-17(D)/2Z PLU DC24V | 651039 |
| NJDC-17/2Z PLU AC220V | 651042 |
| NJDC-17(D)/2Z PLU AC220V | 651044 |
| NJDC-17/4ZS PLU DC12V | 651057 |
| NJDC-17/4ZS PLU DC24V | 651058 |
| NJDC-17(D)/4ZS PLU DC12V | 651059 |
| NJDC-17(D)/4ZS PLU DC24V | 651060 |
| NJDC-17/2ZS PLU AC220V | 651063 |
| NJDC-17(D)/2ZS PLU AC220V | 651065 |
| NJDC-17/3ZS PLU AC220V | 651066 |
| NJDC-17(D)/3ZS PLU AC220V | 651067 |
| NJDC-17/4ZS PLU AC220V | 651068 |
| NJDC-17(D)/4ZS PLU AC220V | 651069 |
| NJDC-17(D)/4ZS PLU AC24V | 651105 |
| NJDC-17/4ZS PLU AC24V | 651106 |
