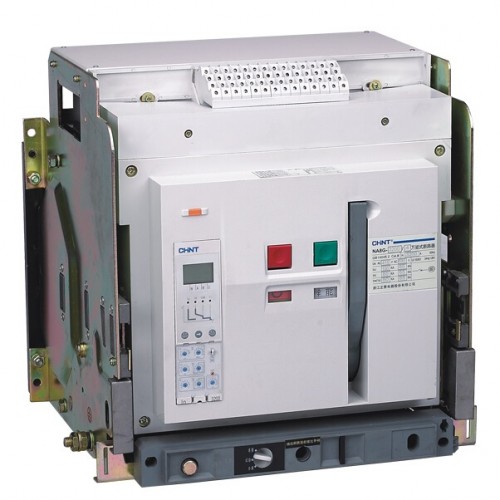

Воздушный автоматический выключатель CHINT Electric серии NA8G - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи. Воздушные автоматические выключатели CHINT Electric серии NA8G предназначены для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 400 и 690 В с номинальным током до 6300 А. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве воздушного выключателя CHINT Electric серии NA8G набора интеллектуальных защитных функций позволяет применять выключатели на электростанциях, в административных и жилых, и особенно в высотных зданиях, оснащенных компьютерной системой управления. Воздушный автоматический выключатель CHINT Electric серии NA8G представлен в выдвижном либо в стационарном исполнении.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NA8G
|
Тип |
NA8G-1600 |
NA8G-2500 | NA8G-3200 |
|
Номинальный ток In, A |
200, 400, 630, 800, 1000, 1250, 1600 |
630, 800, 1000, 1250, 1600, 2000, 2500 | 2500, 2900, 3200 |
|
Номинальное напряжение изоляции Ui, B |
690 | 1000 | 1000 |
|
Номинальное рабочее напряжение Ue, B |
415 690 | 415 690 | 415 690 |
|
Номинальная предельная наибольшая отключающая способность Icu, kA |
50 25 |
80 50 |
100 65 |
|
Номинальная рабочая наибольшая отключающая способность Ics, kA |
40 20 |
55 40 |
80 65 |
|
Номинальный кратковременно выдерживаемый ток Icw, 1с (kA) |
40 20 |
55 40 |
80 65 |
|
Число полюсов |
3, 4 |
3, 4 |
3, 4 |
|
Максимальное число коммутаций, циклов/час |
20 |
20 |
10 |
| Электрическая износостойкость, циклов ВО | 5000 | 4000 | 1500 |
| Механическая износостойкость, циклов ВО |
15000 |
10000 |
10000 |
| Подвод питания | сверху или снизу | сверху или снизу | сверху или снизу |
| Масса (3Р/4Р), кг, стационарный | 22/26,5 | 46/55 | 52,5/66,5 |
| Масса (3Р/4Р), кг, выдвижной | 42,5/55 | 80/91,5 | 98/121 |
| Размеры (3Р/4Р), ВхШхГ мм стационарный | 320х(254/324)х258 | 402х(362/457)х322 | 406х(422/537)х329 |
| Размеры (3Р/4Р), ВхШхГ мм выдвижной | 351х(282/352)х352 | 439х(375/470)х439 | 439,5х(435/550)х445 |
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NA8G
|
Тип |
NA8G-4000 |
NA8G-6300 |
|
Номинальный ток In, A |
3200, 4000 |
4000, 5000, 6300 |
|
Номинальное напряжение изоляции Ui, B |
1000 | 1000 |
|
Номинальное рабочее напряжение Ue, B |
415 690 | 415 |
|
Номинальная предельная наибольшая отключающая способность Icu, kA |
100 65 |
120 |
|
Номинальная рабочая наибольшая отключающая способность Ics, kA |
100 65 |
100 |
|
Номинальный кратковременно выдерживаемый ток Icw, 1с (kA) |
85 65 |
100 |
|
Число полюсов |
3, 4 |
3, 4 |
|
Максимальное число коммутаций, циклов/час |
10 |
10 |
| Электрическая износостойкость, циклов ВО | 1500 | 500 |
| Механическая износостойкость, циклов ВО |
10000 |
5000 |
| Подвод питания | сверху или снизу | сверху или снизу |
| Масса (3Р/4Р), кг, стационарный | 58/75 | - |
| Масса (3Р/4Р), кг, выдвижной | 110/145 | 210/233 |
| Размеры (3Р/4Р), ВхШхГ мм стационарный | 402х(432,5/547,5)х330 | - |
| Размеры (3Р/4Р), ВхШхГ мм выдвижной | 439,5х(435/550)х445 | 439х(813/928)х501 |
Артикулы воздушного автоматического выключателя NA8G, 3P (ном. напряжение цепи управления 220В, тип микропроцессорного модуля: М)
|
Типоразмер |
Отключающая способность |
Номинальный ток In (A) |
Стационарный |
Выдвижной | |
|
Icu, kA (415B) |
Ics, kA (415B) | Артикул | Артикул | ||
|
NA8G-1600 |
50 |
40 |
800 |
- | 111231 |
|
1000 |
111232 | 111233 | |||
|
1250 |
- | 111419 | |||
|
1600 |
111234 | 111235 | |||
|
NA8G-2500 |
80 |
55 |
1600 |
111625 | 111624 |
| 2000 | 111627 | 111626 | |||
| 2500 | 111629 | 111628 | |||
| NA8G-3200 |
100 |
80 | 2500 | 111241 | 111242 |
| 3200 | 111243 | 111244 | |||
| NA8G-4000 | 100 | 100 | 4000 | 111631 | 111630 |
