Силовой автоматический выключатель CHINT Electric серии NM8, NM8S - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Воздушные автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S предназначен для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 690 и 500 В с номинальным током до 1250 А. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S служат для защиты линий и оборудования, а также для защиты электродвигателей. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве силового выключателя CHINT Electric серии NM8, NM8S двигательного привода ручного и автоматического управления позволяет управлять выключателем вручную и дистанционно. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S имеет 3 и 4 полюса. В устройстве силового выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Силовой выключатель CHINT Electric серии NM8, NM8S выполнен в стационарном на панели, стационарном на DIN-рейке и втычном исполнении. Устройство силовых выключателей CHINT Electric серии NM8, NM8S представлено четырьмя типоразмерами. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S имеют три класса отключающей способности: S, H, R.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NM8, NM8S

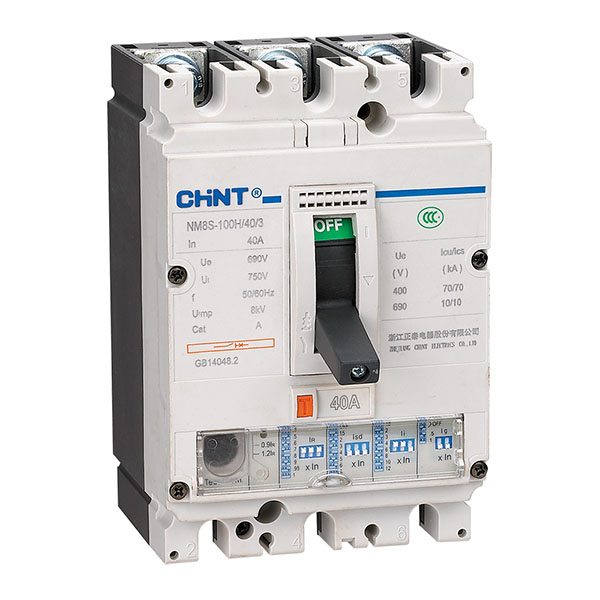

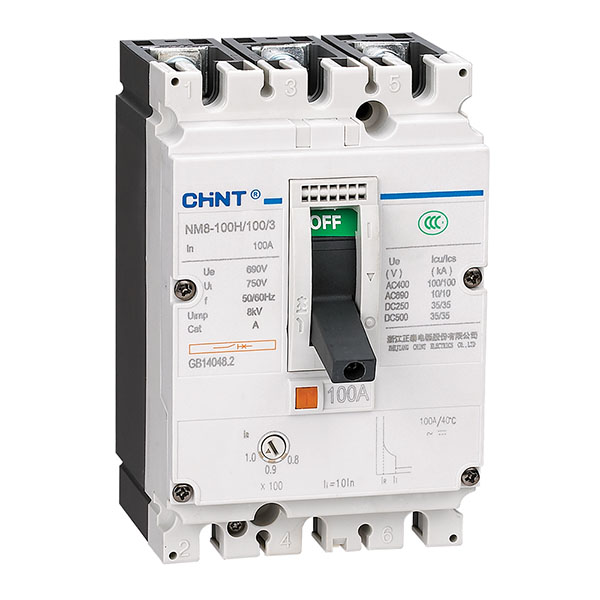

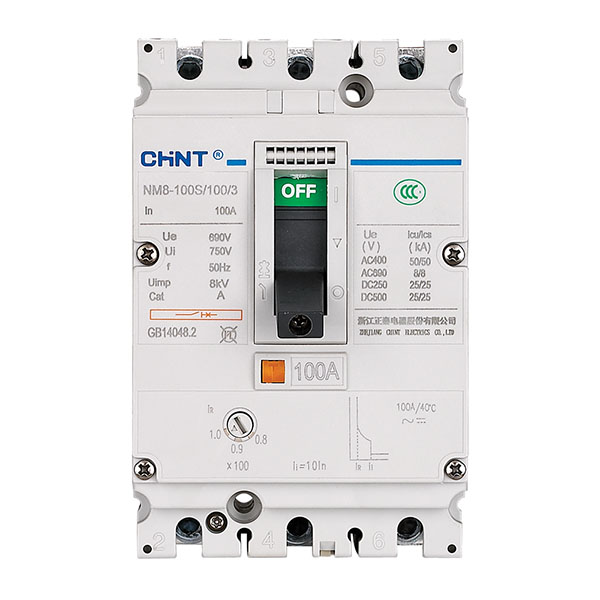

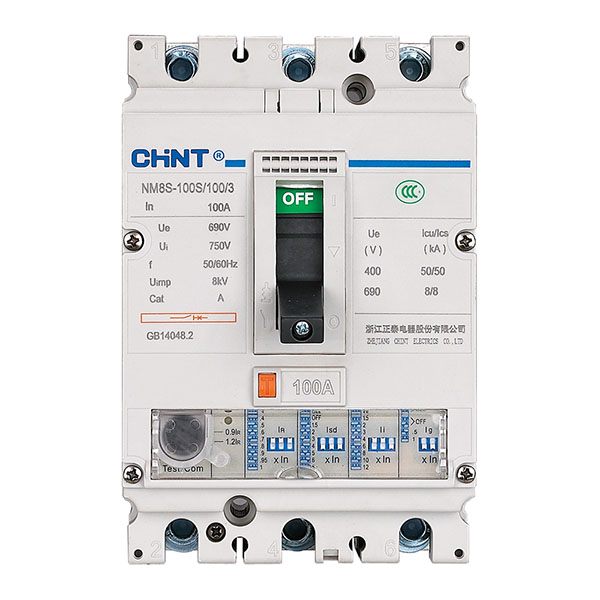

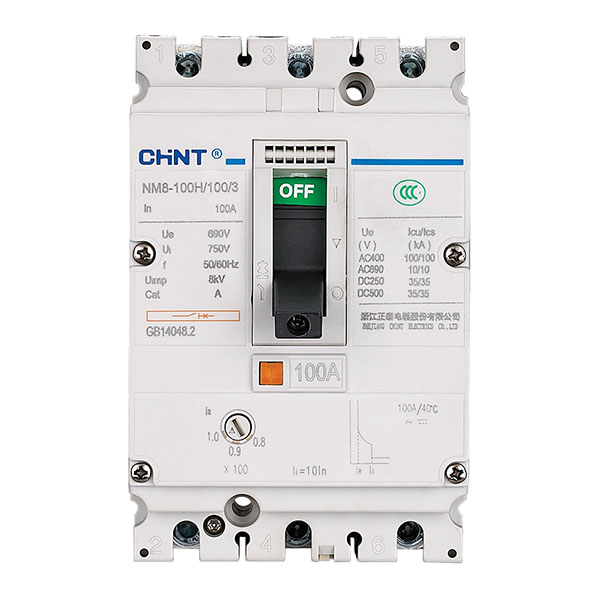

NM8-125 типоразмер 1
|
Номинальный ток In, A |
16, 20, 25, 32, 40, 50, 63, 80, 100, 125 |
16, 20, 25, 32, 40, 50, 63, 80, 100, 125 |
|
Номинальное напряжение изоляции Ui, B |
750 |
750 |
|
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
8 |
|
Номинальное напряжение Ue, B |
AC 50/60 Гц 690; DС 500 |
AC 50/60 Гц 690; DС 500 |
|
Число полюсов |
3 |
4 |
|
Класс отключающей способности |
S, H, R |
S, H |
|
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (85, 100, 125) AC 380/415B (50, 100, 125) AC 440B (50, 100, 125) AC 500B (35, 50, 70) AC 660/690B (8, 10, 20) DC 250B (1P) (-, 50, -) DC 500B (2P) (-, 50, -) DC 750B (3P) (-, 50, -) |
AC 220/230/240B (85, 100) AC 380/415B (50, 100) AC 440B (50, 100) AC 500B (35, 50) AC 660/690B (8, 10) |
|
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
100 | 100 |
|
Пригодность к разъединению |
+ | + |
|
Категория применения |
A | A |
| Надежность изоляции | + | + |
| Коммутационная износостойкость |
20 000 |
20 000 |
| Механическая износостойкость | 20 000 | 20 000 |
| Расцепители защиты от сверхтоков | электромагнитный | электромагнитный |
|
Защита в зоне токов перегрузки и короткого замыкания |
+ | + |
|
Защита в зоне токов короткого замыкания |
+ | + |
| Защита от токов утечки | - | - |
| Стационарный монтаж на панели | переднее присоединение проводников, присоединение к шинам | переднее присоединение проводников, присоединение к шинам |
| Стационарный монтаж на DIN-рейке | переднее присоединение проводников | переднее присоединение проводников |
| Втычное исполнение | переднее присоединение проводников, присоединение к шинам | переднее присоединение проводников, присоединение к шинам |
| Ручное управление выключателем | посредством поворотной рукоятки, управление через оперативную панель | посредством поворотной рукоятки, управление через оперативную панель |
| Моторный привод | + | + |
|
Возможность дистанционного ручного управления или от системы автоматического управления |
+ | + |
|
Независимый расцепитель и расцепитель минимального напряжения |
+ | + |
|
Вспомогательный и сигнальный контакты |
+ | + |
| Устройство блокировки рукоятки | + | + |
|
Дополнительные узлы и принадлежности для монтажа и подключения |
зажимы для присоединения проводников, внешние выводы для присоединения проводников, внешние выводы для присоединения к шинам, панель для установки выключателя на DIN-рейку, основание для втычного исполнения, защитные крышки выводов, перегородки для разделения выхлопных газов | зажимы для присоединения проводников, внешние выводы для присоединения проводников, внешние выводы для присоединения к шинам, панель для установки выключателя на DIN-рейку, основание для втычного исполнения, защитные крышки выводов, перегородки для разделения выхлопных газов |
| Размеры, mm (WxHxL) | 90х140х79 | 120х140х79 |
| Масса, кг | 1,2 | 1,6 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM8, NM8S
NM8-125 3-х полюсный
|
Номинальный ток In, A |
Icu 50kA (S) |
Icu 100kA (H) |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
|
16 |
NM8-125S 3P 16А 50кА |
149678 |
NM8-125H 3P 16А 100кА |
149686 |
|
20 |
NM8-125S 3P 20А 50кА |
149679 |
NM8-125H 3P 20А 100кА |
149687 |
| 25 |
NM8-125S 3P 25А 50кА |
149680 |
NM8-125H 3P 25А 100кА |
149688 |
| 32 |
NM8-125S 3P 32А 50кА |
149681 |
NM8-125H 3P 32А 100кА |
149689 |
| 40 |
NM8-125S 3P 40А 50кА |
149682 |
NM8-125H 3P 40А 100кА |
149690 |
| 50 |
NM8-125S 3P 50А 50кА |
149683 |
NM8-125H 3P 50А 100кА |
149691 |
| 63 |
NM8-125S 3P 63А 50кА |
149684 |
NM8-125H 3P 63А 100кА |
149692 |
| 80 |
NM8-125S 3P 80А 50кА |
149685 |
NM8-125H 3P 80А 100кА |
149693 |
| 100 |
NM8-125S 3P 100А 50кА |
149358 |
NM8-125H 3P 100А 100кА |
149694 |
| 125 |
NM8-125S 3P 125А 50кА |
149676 |
NM8-125H 3P 125А 100кА |
149695 |
