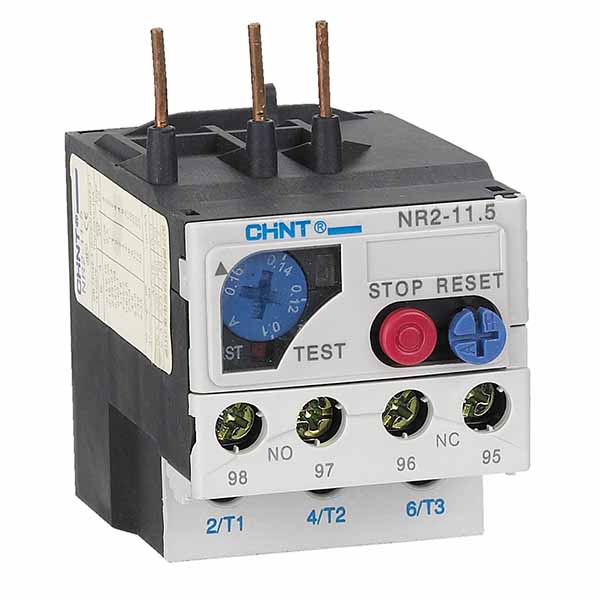

Тепловое реле CHINT Electric серии NR2 предназначено для предотвращения повреждения или разрушения электроприборов. Ток, протекая через электроприбор, генерирует тепло и подвергает электроприбор определенной нагрузке. При нагрузке выше расчетных характеристик устройство может перегреваться и ломаться. Тепловое биметаллическое реле CHINT срабатывает, реагируя на увеличение тока, индуцированного температурами. При повышении температуры выше нормы, тепловое биметаллическое реле отключает источник питания и предотвращает повреждение электроприбора. Тепловое реле CHINT Electric серии NR2 представлено широкой линейкой реле с различным наибольшим током от 13 до 630 А. Тепловое реле CHINT Electric серии NR2 имеет класс защиты 10 А. Тепловое биметаллическое реле CHINT Electric серии NR2 предусматривает возможность ручного или автоматического (самовозврата) повторного включения; устанавливается втычно либо автономно.
Основные технические характеристики теплового реле CHINT Electric серии NR2
|
Характеристики |

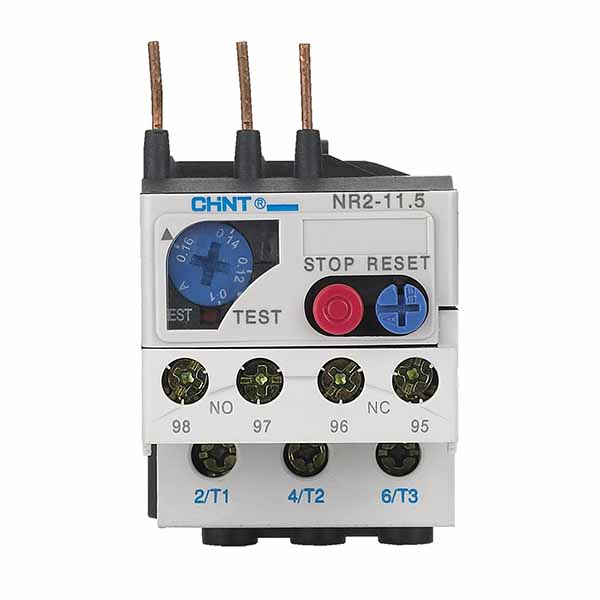

NR2-11.5 |

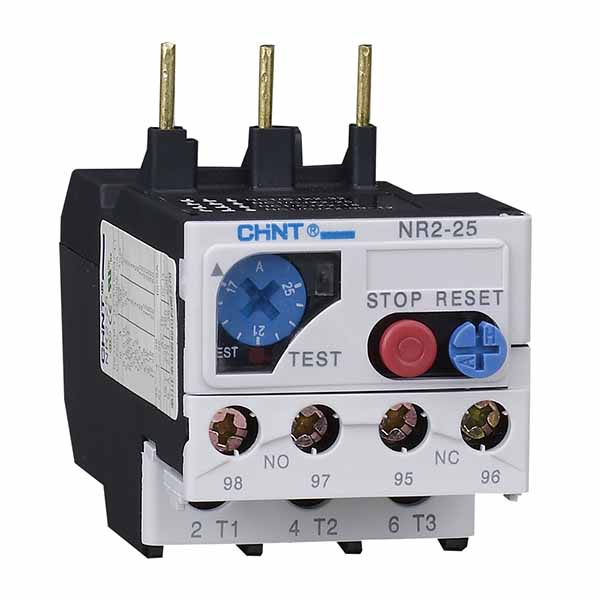

NR2-25 |

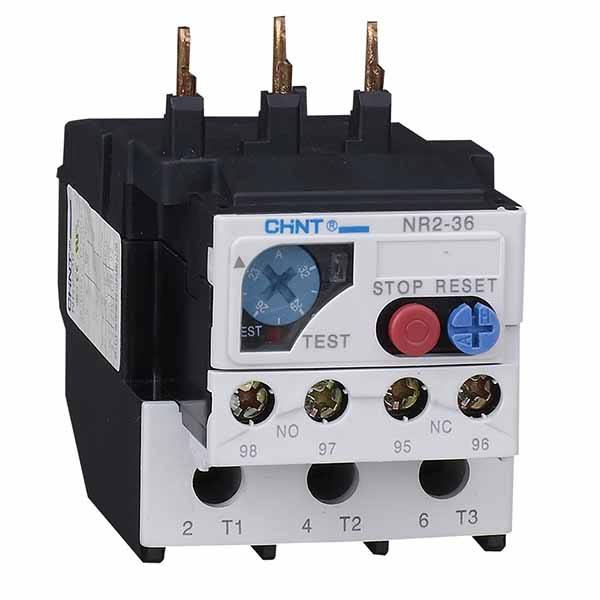

NR2-36 | NR2-93 |
|
Наибольший ток, А |
13 |
25 |
36 | 93 |
|
Защита от выпадения фазы |
имеется |
|||
|
Автоматическое и ручное повторное включение |
имеется | |||
| Температурная компенсация | имеется | |||
| Индикатор срабатывания реле | имеется | |||
| Кнопки "TEST" и "STOP" | имеется | |||
| Способ монтажа |
втычное/ устанавливаемое автономно |
|||
| Количество и тип контактов | 1 н.о+1 н.з | 1 н.о+1 н.з | 1 н.о+1 н.з | 1 н.о+1 н.з |
| Рабочий ток в кат. AC-15 (Un 220B), A | 2.73 | 2.73 | 2.73 | 2.73 |
| Рабочий ток в кат. AC-15 (Un 380B), A | 1.58 | 1.58 | 1.58 | 1.58 |
| Рабочий ток в кат. DC-13 (Un 220B), A | 0.2 | 0.2 | 0.2 | 0.2 |
| Диапазон регулировки тока уставки, А | 0.1÷25 | 0.1÷25 | 23÷36 | 23÷93 |
|
Необходимый предохранитель (согласно диапазону) aM(A) |
0.25, 05, 1, 2, 4,,6, 8, 12, 16, 20, 25 |
0.25, 05, 1, 2, 4, 6, 8, 12, 16, 20, 25 |
40 | 40, 63, 80, 100 |
|
Необходимый предохранитель (согласно диапазону) gG(A) |
2, 4, 6, 10, 16, 20, 25, 35, 50 |
2, 4, 6, 10, 16, 20, 25, 35, 50 |
63, 80 | 63, 100, 125, 160 |
Основные технические характеристики теплового реле CHINT Electric серии NR2
|
Характеристики |

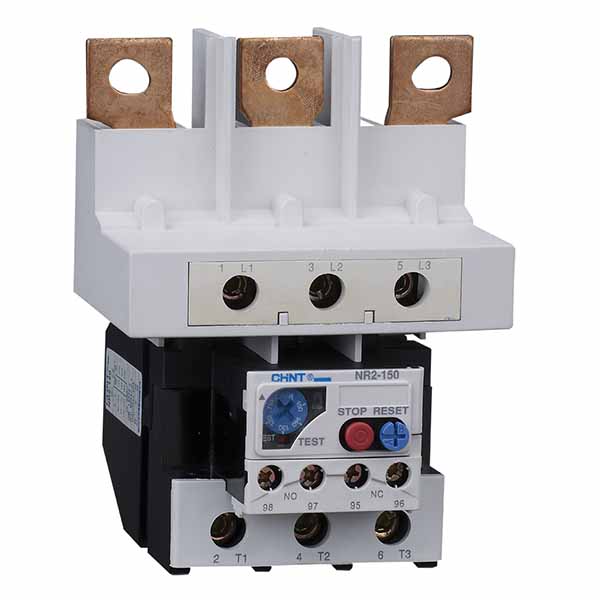

NR2-150 |
NR2-200 |
NR2-630 |
|
Наибольший ток, А |
150 |
200 |
630 |
|
Защита от выпадения фазы |
имеется |
||
|
Автоматическое и ручное повторное включение |
имеется | ||
| Температурная компенсация | имеется | ||
| Индикатор срабатывания реле | имеется | ||
| Кнопки "TEST" и "STOP" | имеется | ||
| Способ монтажа |
устанавливаемое автономно |
||
| Количество и тип контактов | 1 н.о+1 н.з | 1 н.о+1 н.з | 1 н.о+1 н.з |
| Рабочий ток в кат. AC-15 (Un 220B), A | 2.73 | 2.73 | 2.73 |
| Рабочий ток в кат. AC-15 (Un 380B), A | 1.58 | 1.58 | 1.58 |
| Рабочий ток в кат. DC-13 (Un 220B), A | 0.2 | 0.2 | 0.2 |
| Диапазон регулировки тока уставки, А | 80÷150 | 80÷200 | 160÷630 |
|
Необходимый предохранитель (согласно диапазону) aM(A) |
125, 160 | 125, 160, 200 | 250, 315, 400, 500, 630 |
|
Необходимый предохранитель (согласно диапазону) gG(A) |
200, 224, 250 | 200, 250, 315 | 400, 500, 630, 800 |
Таблица для выбора теплового реле CHINT Electric серии NR2
|
NR2-11.5 |
NR2-25 |
NR2-36 |
|||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
NR2-11.5 0.1-0.16A |
268152 |
NR2-25 0.1-0.16A |
268098 |
NR2-36 23-32A |
268115 |
|
NR2-11.5 0.16-0.25A |
268153 |
NR2-25 0.16-0.25A |
268099 |
NR2-36 28-36A |
268116 |
| NR2-11.5 0.25-0.4A | 268154 |
NR2-25 0.25-0.4A |
268100 |
||
| NR2-11.5 0.4-0.63A | 268155 | NR2-25 0.4-0.63A | 268101 | ||
| NR2-11.5 0.63-1A | 268156 | NR2-25 0.63-1A | 268102 | ||
| NR2-11.5 1-1.6A | 268157 | NR2-25 1-1.6A | 268103 | ||
| NR2-11.5 1.25-2A | 268158 | NR2-25 1.25-2A | 268104 | ||
| NR2-11.5 1.6-2.5A | 268159 | NR2-25 1.6-2.5A | 268105 | ||
| NR2-11.5 2.5-4A | 268160 |
NR2-25 2.5-4A |
268106 |
||
| NR2-11.5 4-6A | 268161 | NR2-25 4-6A | 268107 | ||
| NR2-11.5 5.5-8A | 268162 | NR2-25 5.5-8A | 268108 | ||
| NR2-11.5 7-10A | 268163 | NR2-25 7-10A | 268109 | ||
| NR2-11.5 9-13A | 268164 | NR2-25 9-13A | 268110 | ||
|
NR2-25 12-18A |
268111 |
||||
|
NR2-25 17-25A |
268112 |
||||
Таблица для выбора теплового реле CHINT Electric серии NR2
|
NR2-93 |
NR2-150 |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
NR2-93 23-32A |
268114 |
NR2-150 80-104A |
268303 |
|
NR2-93 30-40A |
268117 |
NR2-150 95-120A |
268304 |
|
NR2-93 37-50A |
268118 |
NR2-150 110-150A |
268305 |
|
NR2-93 48-65A |
268119 |
||
|
NR2-93 55-70A |
268120 |
||
|
NR2-93 63-80A |
268121 |
||
|
NR2-93 80-93A |
268122 |
||
Таблица для выбора теплового реле CHINT Electric серии NR2
|
NR2-200 |
NR2-630 |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
NR2-200 80-125A |
268128 |
NR2-630 160-250A |
268123 |
|
NR2-200 100-160A |
268130 |
NR2-630 200-315A |
268124 |
|
NR2-200 125-200A |
268129 |
NR2-630 250-400A |
268125 |
| NR2-630 315-500A | 268126 | ||
| NR2-630 315-500A | 268127 | ||
Аксессуары для теплового реле CHINT Electric серии NR2
|
Типовое обозначение |
Артикул |
|
Монтажный блок для NR2-11.5 |
268998 |
|
Монтажный блок для NR2-25 |
268981 |
|
Монтажный блок для NR2-36 |
268986 |
|
Монтажный блок для NR2-93 |
268996 |
