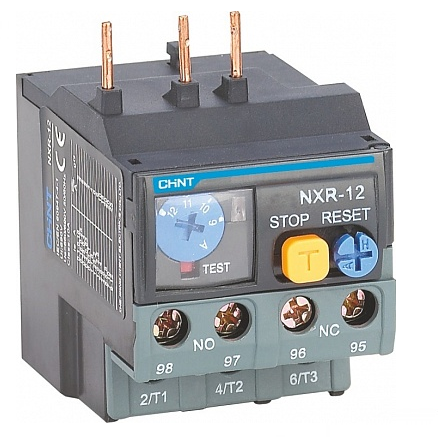

Тепловое реле CHINT Electric серии NXR - реле тепловой защиты нового поколения NEXT предназначено для предотвращения повреждения или разрушения электроприборов. Ток, протекая через электроприбор, генерирует тепло и подвергает электроприбор определенной нагрузке. При нагрузке выше расчетных характеристик устройство может перегреваться и ломаться. Тепловое биметаллическое реле CHINT срабатывает, реагируя на увеличение тока, индуцированного температурами. При повышении температуры выше нормы, тепловое биметаллическое реле отключает источник питания и предотвращает повреждение электроприбора. Тепловое реле CHINT Electric серии NXR представлено широкой линейкой реле с различным наибольшим током от 0,1 до 630 А. Тепловое реле CHINT Electric серии NXR имеет класс защиты 10 А.
Основные технические параметры теплового реле CHINT Electric серии NXR
|
Характеристики |
NXR-12 |
NXR-25 |
NXR-38 |
|
Уровень тока, А |
12 |
25 |
38 |
|
Номинальное напряжение изоляции (В) |
690 |
||
|
Выдерживаемое номинальное импульсное напряжение (В) |
6000 |
||
|
Степень защиты корпуса |
IP20 |
||
|
Защита от потери фазы |
имеется |
||
|
Автоматический и ручной сброс |
имеется | ||
| Температурная компенсация | имеется | ||
| Индикатор срабатывания реле | имеется | ||
| Кнопки "TEST" и "STOP" | имеется | ||
| Способ монтажа |
подключаемый |
||
| Количество и тип контактов | 1 н.о+1 н.з | 1 н.о+1 н.з | 1 н.о+1 н.з |
| Рабочий ток в кат. AC-15 (Un 380/400B), A | 1.5 | 1.5 | 1.5 |
| Рабочий ток в кат. DC-13 (Un 220B), A | 0.2 | 0.2 | 0.2 |
| Диапазон регулировки тока уставки, А | 0.1÷12 | 0.1÷25 | 23÷38 |
|
Необходимый предохранитель (согласно диапазону) gG(A) |
2, 4, 6, 10, 16, 20, 25 |
2, 4, 6, 10, 16, 20, 25, 35, 50 |
63, 80 |
Основные технические параметры теплового реле CHINT Electric серии NXR
|
Характеристики |
NXR-100 |
NXR-200 |
NXR-630 |
|
Уровень тока, А |
100 |
200 |
630 |
| Номинальное напряжение изоляции (В) | 690 | ||
| Выдерживаемое номинальное импульсное напряжение (В) | 6000 | ||
|
Степень защиты корпуса |
IP20 |
||
|
Защита от потери фазы |
имеется |
||
|
Автоматический и ручной сброс |
имеется | ручной | ручной |
| Температурная компенсация | имеется | ||
| Индикатор срабатывания реле | имеется | ||
| Кнопки "TEST" и "STOP" | имеется | ||
| Способ монтажа |
подключаемый |
автономный |
автономный |
| Количество и тип контактов | 1 н.о+1 н.з | 1 н.о+1 н.з | 1 н.о+1 н.з |
| Рабочий ток в кат. AC-15 (Un 380/400B), A | 1.5 | 1.5 | 1.5 |
| Рабочий ток в кат. DC-13 (Un 220B), A | 0.2 | 0.2 | 0.2 |
| Диапазон регулировки тока уставки, А | 23÷100 | 80÷200 | 125÷630 |
|
Необходимый предохранитель (согласно диапазону) gG(A) |
63, 100, 125, 160 | 315 | 800 |

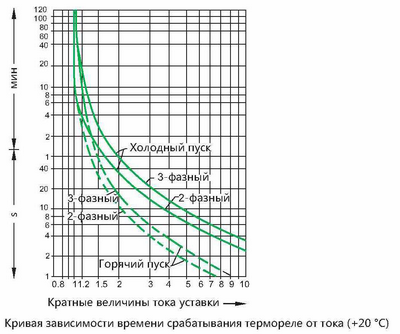

Характеристики срабатывания
Таблица для выбора теплового реле CHINT Electric серии NXR
|
NXR-12 |
NXR-25 |
NXR-38 |
|||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
NXR-12 0.1-0.16A |
837092 |
NXR-25 0.1-0.16A |
837105 |
NXR-38 23-32A |
837120 |
|
NXR-12 0.16-0.25A |
837093 |
NXR-25 0.16-0.25A |
837106 |
NXR-38 30-38A |
837121 |
| NXR-12 0.25-0.4A | 837094 |
NXR-25 0.25-0.4A |
837107 |
||
| NXR-12 0.4-0.63A | 837095 | NXR-25 0.4-0.63A | 837108 | ||
| NXR-12 0.63-1A | 837096 | NXR-25 0.63-1A | 837109 | ||
| NXR-12 1-1.6A | 837097 | NXR-25 1-1.6A | 837110 | ||
| NXR-12 1.25-2A | 837098 | NXR-25 1.25-2A | 837111 | ||
| NXR-12 1.6-2.5A | 837099 | NXR-25 1.6-2.5A | 837112 | ||
| NXR-12 2.5-4A | 837100 |
NXR-25 2.5-4A |
837113 |
||
| NXR-12 4-6A | 837101 | NXR-25 4-6A | 837114 | ||
| NXR-12 5.5-8A | 837102 | NXR-25 5.5-8A | 837115 | ||
| NXR-12 7-10A | 837103 | NXR-25 7-10A | 837116 | ||
| NXR-12 9-12A | 837104 | NXR-25 9-13A | 837117 | ||
|
NXR-25 12-18A |
837118 |
||||
|
NXR-25 17-25A |
837119 |
||||
Таблица для выбора теплового реле CHINT Electric серии NXR
|
NXR-100 |
NXR-200 |
NXR-630 |
|||
| Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
| NXR-100 23-32А |
837122 |
NXR-200 80-160A |
837130 |
NXR-630 125-250A |
837132 |
| NXR-100 30-40А |
837123 |
NXR-200 100-200A |
837131 |
NXR-630 200-400A |
837133 |
| NXR-100 37-50А |
837124 |
|
|
NXR-630 315-630A |
837134 |
| NXR-100 48-65А | 837125 | ||||
| NXR-100 55-70А | 837126 | ||||
| NXR-100 63-80А | 837127 | ||||
| NXR-100 80-93А | 837128 | ||||
| NXR-100 80-100А | 837129 | ||||
