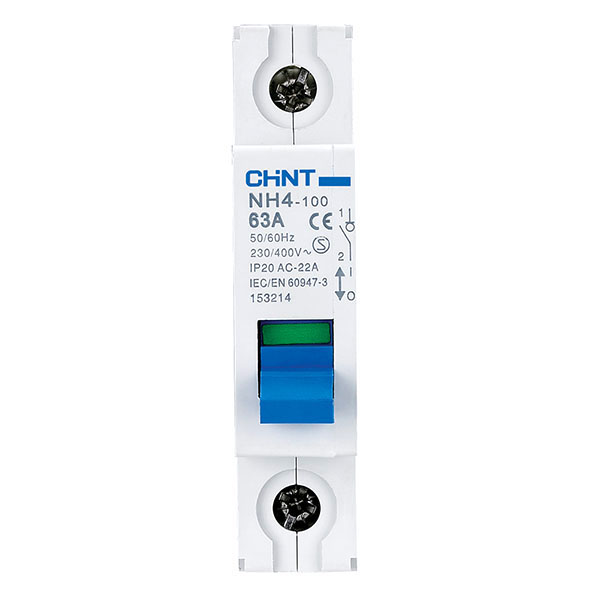

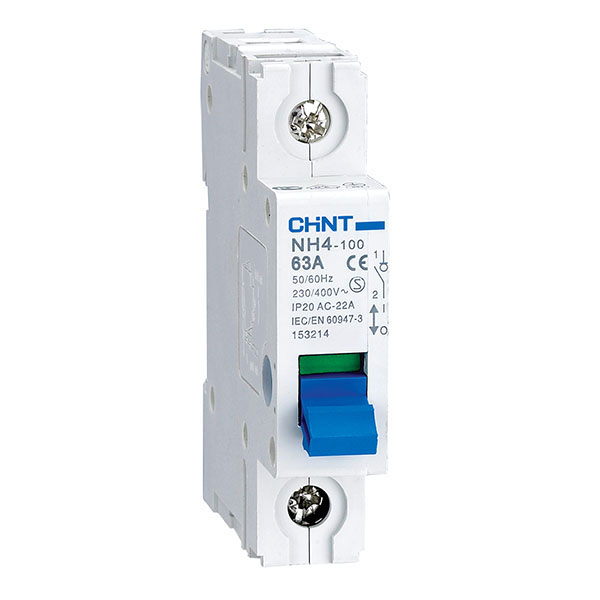

Выключатели нагрузки CHINT Electric серии NH4 предназначены для оперативного разъединения и соединения электрической цепи. Для безопасности при проведении работ по ремонту, замене электрического оборудования, а также при ремонте участка цепи, находящегося под нагрузкой, требуется отключить подачу напряжения. Из-за возникновения электрической дуги при размыкании контактов устройства отключать напряжение небезопасно. Вот здесь и используется выключатель нагрузки. Таким образом, выключатель нагрузки это обычный разъединитель с дугогасительной камерой. Разные типы выключателей нагрузки используются в электроустановках, в том числе в качестве генераторных выключателей, в цепях конденсаторных батарей. В отличие от силовых выключателей, выключатели нагрузки не предназначены для коммутаций токов короткого замыкания. В этом случае для защиты цепи требуется использовать модульное оборудование. Существует широкий выбор типов выключателей нагрузки.
Выключатели нагрузки CHINT Electric NH4 выполнены в 1, 2, 3-х и 4-х полюсном исполнении. Выбор выключателей нагрузки CHINT Electric серии NH4 представлен в виде выключателей нагрузки с номинальным током 32A, 63A, 100A и 125A.
Основные технические характеристики выключателей нагрузки CHINT Electric серии NH4
| Номинальное напряжение изоляции Ui, В | 500 |
|
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
4 |
|
Номинальное напряжение Ue, В |
230/400 |
| Номинальная частота, Гц | 50/60 |
| Номинальный ток In, А | 32...100 |
| Количество полюсов | 1, 2, 3, 4 |
| Номинальный кратковременно выдерживаемый ток lcw | 12le, 1c |
| Номинальная наибольшая дифференциальная включающая и отключающая способность | 3le, 1.05Ue, cosφ=0.65 |
| Номинальная отключающая способность короткого замыкания |
20le, t=0.1c |
| Категория применения |
AC-22A |
| Электрическая износостойкость | 1500 |
| Механическая износостойкость | 8500 |
| Степень защиты | IP20 |
| Рабочая температура, °С | -25...+40 |
| Температура хранения, °С | -25...+70 |
Таблица для выбора выключателя нагрузки NH4 по артикулу
|
Номинальный ток In |
1-полюсный |
2-полюсный |
||
| Типовое обозначение | Артикул | Типовое обозначение | Артикул | |
|
32A |
NH4-125 1P 32A |
398037 |
NH4-125 2P 32A |
398040 |
| 63A |
NH4-125 1P 63A |
398038 |
NH4-125 2P 63A |
398041 |
| 100A |
NH4-125 1P 100A |
398036 |
NH4-125 2P 100A |
398039 |
| 125A |
NH4-125 1P 125A |
398032 |
NH4-125 2P 125A |
398033 |
|
Номинальный ток In |
3-полюсный |
4-полюсный |
||
| Типовое обозначение | Артикул | Типовое обозначение |
Артикул | |
|
32A |
NH4-125 3P 32A |
398043 |
NH4-125 4P 32A |
398046 |
| 63A |
NH4-125 3P 63A |
398044 |
NH4-125 4P 63A |
398047 |
| 100A |
NH4-125 3P 100A |
398042 |
NH4-125 4P 100A |
398045 |
| 125A |
NH4-125 3P 125A |
398034 |
NH4-125 4P 125A |
398035 |
